在現代電子設備中，穩定的電源供應是確保設備正常運行的關鍵因素之一。BP8705D作為一款高性能的電源管理芯片，以其高效、穩定的特性在眾多電源方案中脫穎而出。本文將詳細解析基于BP8705D的12V/1.5A電源方案，涵蓋電路原理圖、實物圖、變壓器規格以及PCB設計等內容，幫助讀者全面了解該方案的設計細節和優勢。
BP8705D是由晶豐明源推出的一款高性能電源管理芯片，適用于寬輸入電壓范圍的離線式開關電源設計。該芯片集成了多種先進的電源管理功能，包括高效率PWM控制、完善的保護機制以及優化的EMI性能。基于BP8705D的12V/1.5A電源方案，旨在為各類電子設備提供穩定可靠的電源支持，同時滿足嚴格的能效和電磁兼容性標準。
BP8705D的電路原理圖是整個電源方案的核心，它詳細展示了各個元件之間的連接關系以及電源轉換的工作原理。以下是該方案電路原理圖的關鍵部分解析：
輸入端采用橋式整流器（DB1）將交流輸入電壓轉換為直流電壓，同時配備大容量電解電容（C1）進行濾波，以降低輸入電壓的紋波。這種設計能夠有效應對輸入電壓的波動，確保后續電路的穩定工作。
變壓器（T1）是電源方案中的關鍵部件，其繞組參數直接影響電源的輸出性能。根據參考設計，變壓器采用EE16骨架，初級繞組（N1）和次級繞組（N2、N3）的匝數比和繞制方式經過精心設計，以實現高效的能量轉換和穩定的輸出電壓。初級繞組感量（Lp）和漏感量（Llk）的嚴格控制，進一步優化了電源的效率和電磁兼容性。
BP8705D通過PWM控制實現對開關管的精確驅動，從而調節輸出電壓。反饋回路采用光耦（IC2）和TL431（IC3）組成的經典反饋電路，能夠?qū)崟r(shí)監測輸出電壓的變化，并通過調節PWM占空比來穩定輸出。這種反饋機制能夠有效應對負載變化，確保輸出電壓的穩定性和精度。
輸出端采用電解電容（C11）和陶瓷電容（C9）進行濾波，以進一步降低輸出電壓的紋波。同時，方案中還設計了過流保護、短路保護等多重保護機制，確保電源在異常情況下能夠安全工作，延長設備的使用壽命。
實物圖和PCB設計是電源方案的直觀展示，反映了電路的實際布局和元件的物理位置。以下是該方案實物圖和PCB設計的關鍵點：
實物圖展示了電源方案的完整外觀，包括元件的安裝位置和連接方式。通過合理的布局，確保了元件之間的電氣間隙和散熱性能。例如，變壓器（T1）和電解電容（C1）等發熱元件被放置在通風良好的位置，以避免熱量積聚影響電源的穩定性。

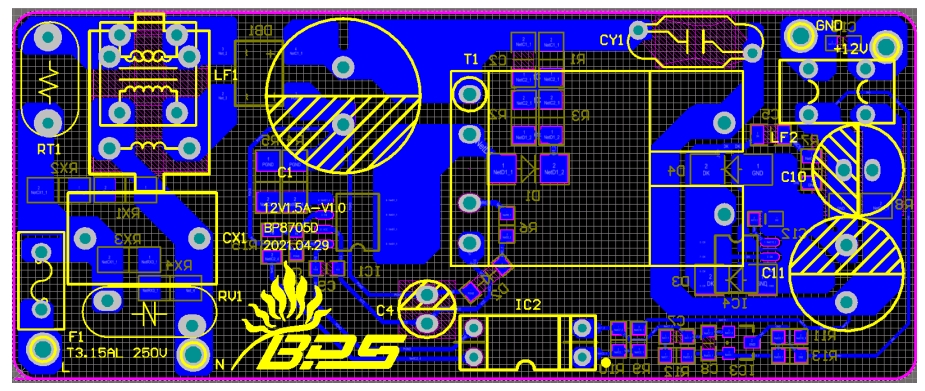

PCB設計是實現電路功能的關鍵環節。參考設計采用了單面板（CEM-1）材料，尺寸為79mm×32mm，能夠滿足緊湊的結構需求。在PCB布局中，特別注意了電源線和信號線的布線，避免了電磁干擾和信號干擾。同時，通過合理的走線和銅箔面積設計，降低了PCB的電阻損耗，提高了電源的效率。
變壓器是開關電源的核心部件，其設計直接影響電源的性能和效率。

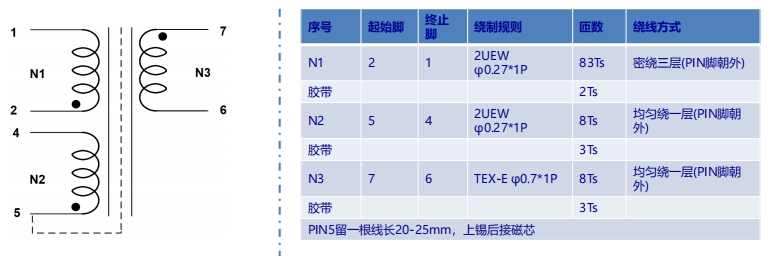

BP8705D方案中的變壓器規格如下：
骨架類型：EE16加寬立式（5+2PIN）
磁芯材質：EE17-12.5 PC40或同等材質，有效面積Ae=50mm2
繞組參數：
初級繞組（N1）：83匝，2UEW漆包線，密繞三層
次級繞組（N2）：8匝，2UEW漆包線，均勻繞一層
輔助繞組（N3）：8匝，三層絕緣線，均勻繞一層
感量要求：
初級繞組感量（Lp）：1.55mH±5%（測試條件：0.3V，50kHz）
漏感量（Llk）：控制在初級繞組的4%以內（測試條件：0.3V，50kHz）
耐壓測試：3kV，2mA，1分鐘
這些參數經過精確計算和優化，確保了變壓器在高效能量轉換的同時，具備良好的電氣性能和可靠性。
BP8705D電源方案在設計完成后，經過了一系列嚴格的性能測試，以驗證其是否滿足設計要求。以下是主要測試結果：
在不同輸入電壓和負載條件下，電源的效率表現如下：
90VAC：84.64%
115VAC：86.14%
230VAC：86.61%
265VAC：86.37%
整體平均效率達到85%以上，符合高效電源的設計目標。

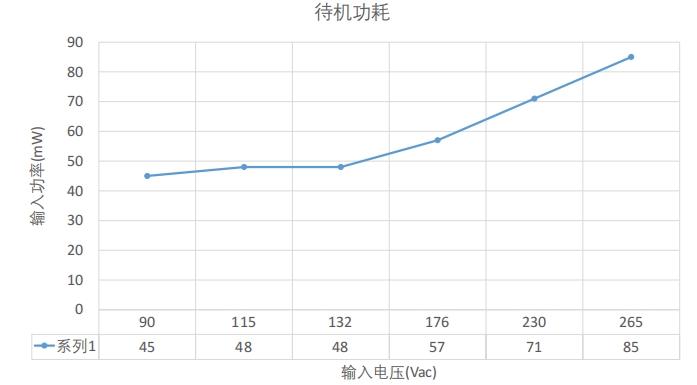

在230VAC輸入條件下，待機功耗僅為73mW，滿足低功耗設計要求。
輸出電壓調整率測試結果顯示，在不同輸入電壓和負載條件下，輸出電壓的線調整率和負載調整率均控制在2%以內，確保了輸出電壓的穩定性。
EMI測試結果表明，該電源方案能夠滿足CISPR22/EN55022 Class B標準，且具有至少6dB的裕量，表現出良好的電磁兼容性。
BP8705D參考設計的12V/1.5A電源方案憑借其高效、穩定的性能，以及精心設計的電路原理圖、變壓器規格和PCB布局，為電子設備提供了一種可靠的電源解決方案。通過嚴格的性能測試，該方案在效率、待機功耗、輸出電壓調整率和電磁兼容性等方面均表現出色，能夠滿足現代電子設備對電源的高要求。對于需要高效、穩定電源的工程師和設計師來說，BP8705D無疑是一個值得信賴的選擇。
