在現代電子設備中，電源管理芯片扮演著至關重要的角色，它們不僅影響著設備的性能，還直接關系到能效和成本。FT839ND1和FT839NB1作為輝芒微推出的兩款高性能AC-DC電源管理芯片，以其卓越的能效表現和低成本解決方案，成為了滿足六級能效標準的理想選擇。本文將詳細介紹這兩款芯片的特點、應用以及它們?cè)趯?shí)際應用中的優勢。

產品概述及內部框架圖

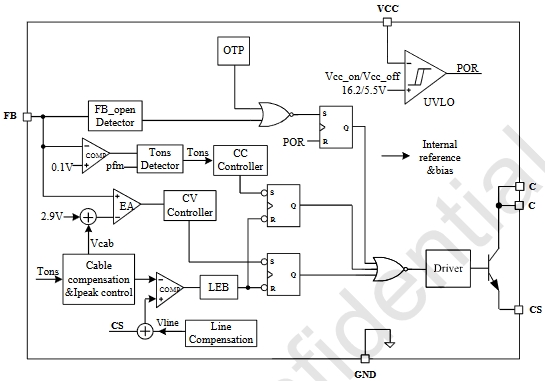

FT839ND1和FT839NB1是專為高性能、低功耗開關模式電源應用優化的控制器設備。它們通過消除光耦合器和TL431，簡化了CC/CV（恒流/恒壓）充電器設計。這兩款芯片高度集成了多種功能，如欠壓鎖定（UVLO）、前沿消隱（LEB）和內置電纜補償，為用戶提供了高效率、低成本的AC/DC電源應用解決方案。FT839Nx系列芯片內部框架圖如下所示

產品特點

    恒流（CC）和恒壓（CV）控制：通過原邊控制實現，無需次級反饋電路。
    專有技術：實現高效率和快速動態響應。
    滿足DoE六級能效要求：適用于5V/1A至5V/2.4A的應用。
    無噪音設計：在整個工作范圍內無可聽噪音。
    優化的電容負載啟動性能。
    內置功率NPN/MOS：適用于低成本和/或空間受限的應用。
    內置電纜補償：在恒壓模式下，提供整個負載范圍內電纜末端的恒定輸出電壓。
    內置線路補償。
    原邊反饋：消除了光耦合器和TL431。
    周期性電流限制。
    過溫保護。
    VCC過壓保護。
    CV開環保護。
    優異的電容負載啟動性能。

典型應用圖及應用領域

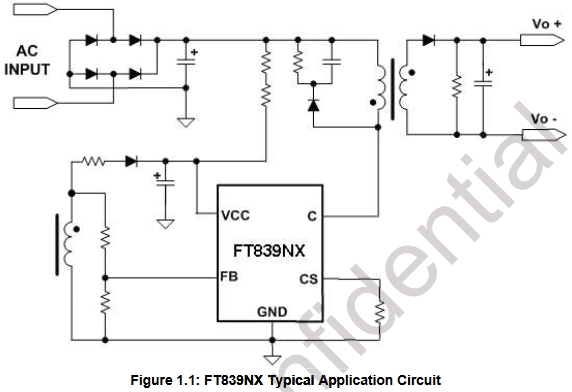

以下是FT839Nx的典型應用電路圖，F(xiàn)T839ND1和FT839NB1適用于多種應用場景，包括但不限于：

    適配器/充電器：適用于手機、無繩電話、PDA、MP3播放器等便攜設備。
    待機和輔助電源。
    機頂盒（STB）。
    ADSL/WiFi無線AC/DC適配器。
    LED驅動應用。

技術規格

    輸出功率：

        FT839NBx：9W
        FT839NDx：12W

    封裝類型：SOP8/DIP8

    絕對最大額定值：

        VCC：-0.3V至+7V
        漏極：-0.3V至+30V（FT839NX），-0.3V至+650V（FT839MX）
        存儲溫度：-40至+125°C（FT839NX），-60至+150°C（FT839MX）

    引腳配置：

        CS：原邊電流檢測
        FB：輸出電壓反饋引腳
        GND：地
        VCC：供電電壓
        NC：無連接
        NPN/MOS：內置功率NPN/MOS

總結

FT839ND1和FT839NB1以其高效率、低成本和豐富的保護功能，為AC-DC電源應用提供了一個可靠的解決方案。它們不僅滿足了六級能效標準，還通過內置的多種保護功能，確保了系統的穩定運行。無論是在適配器、充電器還是LED驅動應用中，這兩款芯片都能展現出其卓越的性能和價值。隨著電子技術的不斷發展，F(xiàn)T839ND1和FT839NB1必將在更多領域展現其潛力，為電子設備的高效運行提供有力保障。
