隨著技術的不斷進步，同步整流技術因其顯著的效率提升和可靠性而備受青睞。LP3588BS作為一款高性能的開關電源同步整流芯片，憑借其卓越的性能和廣泛的應用場景，成為眾多電源設計工程師的首選。本文將詳細介紹LP3588BS的核心特性、應用場景以及設計要點，幫助讀者快速了解這款芯片的優勢和使用方法。
LP3588BS是由芯茂微推出的一款高性能開關電源同步整流芯片，專為充電器和適配器的同步整流應用而設計。它支持DCM（不連續導通模式）和CCM（連續導通模式）多種工作模式，能夠有效提升電源轉換效率，降低功耗。該芯片采用SOP8L封裝，具有緊湊的尺寸和良好的散熱性能，非常適合高功率密度的應用場景。內部框架圖如下所示
LP3588BS內置高耐壓功率管，能夠承受高達80V的漏極電壓，確保在各種復雜的工作條件下都能穩定運行。其專利的整流管開通技術可以有效避免因激磁振蕩引起的誤動作，確保同步整流的精確控制。此外，該芯片還具備極快的關斷速度，能夠顯著降低CCM模式下因關斷延遲造成的效率損失。
LP3588BS集成了VCC供電技術，無需額外的輔助繞組供電，即可保證芯片VCC不會欠壓。這一特性不僅簡化了電路設計，還提高了系統的可靠性和穩定性。VCC工作電壓范圍為5.6V至6.6V，啟動電壓為3.8V至5.0V，欠壓保護閾值為3.7V至4.4V，能夠滿足多種應用場景的需求。
為了確保芯片在各種工作條件下的安全性，LP3588BS集成了多種保護功能，包括VCC欠壓保護和過壓鉗位。這些保護機制能夠有效防止因電壓異常導致的芯片損壞，延長芯片的使用壽命。
LP3588BS的設計理念是簡化電路設計，減少外圍元器件的使用。這不僅降低了成本，還提高了系統的可靠性。通過內置的VCC供電技術和專利的整流管開通技術，LP3588BS能夠?qū)崿F(xiàn)高效的同步整流，而無需復雜的外圍電路。

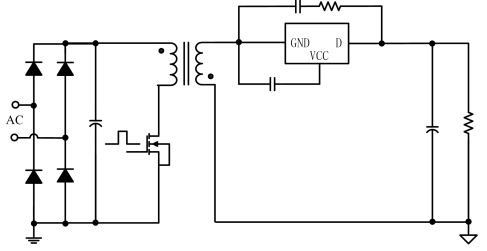

LP3588BS廣泛應用于充電器和適配器的同步整流，支持正激和反激控制器以及其他開關電源控制系統。其典型應用電路如下：
在該電路中，LP3588BS通過檢測漏極電壓VDS的變化來控制同步整流MOS管的導通與關斷。其專利的整流管開通技術能夠有效避免因激磁振蕩引起的誤動作，確保在CCM模式下也能實現高效的同步整流。

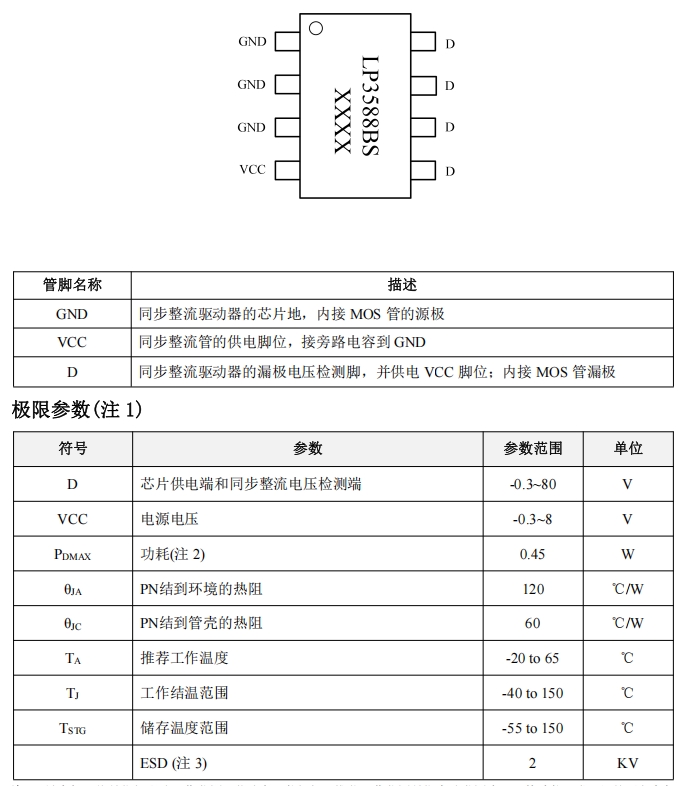

LP3588BS采用SOP8L封裝，具有緊湊的尺寸和良好的散熱性能。以下是其管腳功能描述：
這種管腳布局使得LP3588BS在電路設計中具有高度的靈活性和易用性，能夠輕松集成到各種電源拓?fù)渲小?br/>

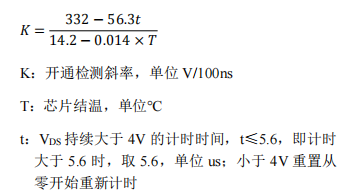

在DCM模式下，電感的激磁作用會導致漏極電壓產生振蕩。LP3588BS通過檢測漏極電壓VDS的下降閾值和下降速率，準確判斷同步整流管的開啟時刻。其開通條件為：TSR>1uS & dVds/dt>K & Vds<-0.2V，其中K為開通檢測斜率，其計算公式為：
其中，t為VDS持續大于4V的計時時間，tprev為上一次VDS大于4V的時刻。
為了避免因激磁振蕩導致的誤關斷，LP3588BS通過設定的關斷電壓閾值，準確判斷同步整流管的關斷時刻。其關斷條件為：Ton>Tb & Vds > -5mV，其中Tb為比較器屏蔽時間。
在設計LP3588BS的PCB時，需遵循以下指南：
主功率回路走線要短粗，以降低線路阻抗，減少電壓降。
VCC旁路電容緊靠芯片VCC管腳和GND管腳，以提供穩定的供電電壓。
適當增加D引腳的鋪銅面積，以提高芯片散熱性能，確保在高功率應用中的穩定性。
LP3588BS作為一款高性能的開關電源同步整流芯片，憑借其卓越的性能、靈活的配置以及強大的保護功能，在充電器和適配器設計中展現出極高的應用價值。通過本文的詳細介紹，讀者可以快速了解LP3588BS的核心特性、應用場景以及設計要點，從而在實際電源設計中充分發揮其優勢，實現高效、可靠的同步整流解決方案。
