傳統方案：副邊 + TL431 + 光耦 → 元件多、溫飄大、壽命受限。
原邊控制：直接把輸出電流信息“搬”到變壓器輔助繞組，省掉光耦和次級反饋。
PL376X：國產 PMICRO 推出的全集成隔離型 PFC LED 驅動家族，功率段 3 W–25 W，T8/T10 燈管、球泡燈、小功率路燈已大批量出貨。本文一次講透它的 5 個型號差異、設計步驟、坑點與實測波形。

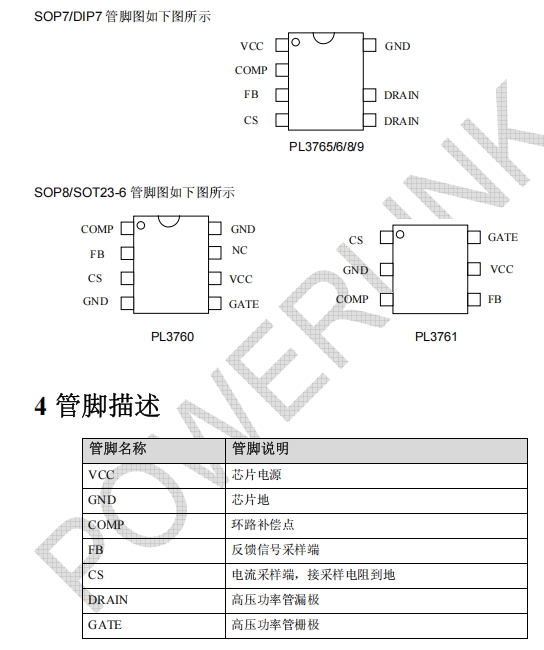

| 型號 | 集成 MOSFET | 封裝 | 推薦功率 | 特色 | 典型應用 |
|---|---|---|---|---|---|
| PL3760 | 600 V / 5.5 Ω | SOP-8 | 3–7 W | 外置 MOS，靈活 | 蠟燭燈、GU10 |
| PL3761 | 600 V / 5.5 Ω | SOT23-6 | 3–5 W | 最小封裝 | 微型球泡 |
| PL3765 | 600 V / 5.5 Ω | SOP-7 | 5–12 W | 原邊+集成 MOS | T5/T8 燈管 |
| PL3766 | 600 V / 5.5 Ω | DIP-7 | 8–15 W | 散熱好 | 大功率燈管 |
| PL3768 | 600 V / 0.94 Ω | DIP-7 | 15–25 W | 超低 Rdson | 路燈模組 |
| PL3769 | 600 V / 2.6 Ω | DIP-7 | 10–18 W | 折中款 | 通用型 |
高壓啟動：DRAIN 腳直接掛母線，省啟動電阻。
臨界導通（QR/Valley Switching）：
– 檢測輔助繞組谷底→零電壓導通，效率↑ EMI↓。
原邊恒流算法：
I_LED = (V_CS / R_CS) × (N_P / N_S) / 2
V_CS 固定 200 mV，精度 ±5 %。
全套保護：OTP（150 °C）、OVP、UVLO、LED 開/短路、逐周期限流。
輸入/輸出規格
V_in = 90–264 Vac；V_out = 40 V；I_out = 300 mA。
變壓器匝比
N_P : N_S : N_AUX = 220 : 40 : 22 → 滿足反射電壓 < 600 V。
電流采樣電阻
R_CS = 200 mV / (I_PK × N_P/N_S) ≈ 0.82 Ω（取 0.82 Ω/0.25 W）。
COMP 環路補償
C_COMP = 1 μF + R_COMP = 22 kΩ → 相位裕度 > 45°。
熱設計
PL3765 在 12 W 時芯片損耗 ≈ 0.75 W；SOP-7 加 25 mm2 銅箔，Tj < 110 °C。
啟動：VCC 從 0 V 到 19 V 啟動時間 < 500 ms；啟動電阻 150 kΩ/0.25 W 即可。
Valley 導通：Drain 波形谷底開關明顯，振鈴 < 50 V；若谷底消失→磁芯飽和或匝比錯誤。
恒流精度：全電壓、全負載實測偏差 ±3 %，優于規格書 ±5 %。
EMI：QR 本身 30 MHz 以內噪聲低；若 60–100 MHz 超標→增加 Snubber 或 Y 電容。
R_CS 走線必須 Kelvin 到 MOSFET 源極，遠離大電流地。
輔助繞組漏感尖峰→FB 腳 OVP 誤觸發，可并聯 100 pF 小電容吸收。
COMP 腳懸空→環路震蕩，燈閃；務必接 1 μF+22 kΩ。
啟動電阻過大→低溫 90 Vac 不啟動；過小→待機功耗 > 0.3 W。
散熱銅箔不足→芯片 150 °C OTP 打嗝；實測 SOP-7 需 ≥ 400 mm2。
電感飽和→電流波形上翹，CS 腳電壓飆升，觸發逐周期限流。
| 指標 | PL3765 | iW3620 | LYTSwitch-6 | 備注 |
|---|---|---|---|---|
| 集成 MOS | √ | √ | √ | PL3765 Rdson 5.5 Ω |
| 無光耦 | √ | √ | √ | 均原邊控制 |
| 功率因數 | >0.9 | >0.9 | >0.9 | 臨界模式 |
| 最大頻率 | 120 kHz | 130 kHz | 132 kHz | 接近 |
| 保護功能 | 全套 | 全套 | 全套 | 差異不大 |
| 價格（1k） | ￥0.36 | ￥0.58 | ￥0.65 | PL3765 優勢 |
PL3765 ×1
變壓器 EE16 (Np 220 Ts 0.25 mm, Ns 40 Ts 0.35 mm, Naux 22 Ts 0.18 mm)
高壓電解 4.7 μF/400 V
R_CS 0.82 Ω/0.25 W
COMP 1 μF/50 V + 22 kΩ
Snubber RCD：R 150 kΩ/0.25 W，C 470 pF/1 kV，D UF4007
次級整流：MB10F 橋 + 220 μF/63 V 電解
功率 ≤ 5 W → PL3761（SOT23-6 最小體積）。
5–12 W → PL3765（SOP-7 主流燈管）。
12–25 W → PL3768（DIP-7 超低 Rdson，散熱最好）。
成本敏感、外置 MOS → PL3760（SOP-8 靈活搭配）。
把選型表、設計公式、調試 checklist 收藏好，下次做 LED 恒流電源，原邊控制方案就能一次點亮。
