在國產AC-DC電源芯片的江湖里，芯茂微電子的LP3716系列以“極簡主義”著稱。其中LP3716C（SOP8L）與LP3716RD（DIP7）如同孿生兄弟，看似相似卻暗藏玄機。本文通過拆機級對比，揭開兩顆芯片在功率等級、封裝形態、電路拓?fù)渖系谋举|(zhì)差異，并給出可直接落地的設計指南。
| 關鍵維度 | LP3716C (小功率旗艦) | LP3716RD (中功率悍將) |
|---|---|---|
| 最大輸出功率 | 12W（5V/2.4A） | 全壓15W/單壓28W |
| 封裝形態 | SOP8L（2.9mm×4.9mm） | DIP7（9.4mm×6.6mm） |
| 散熱能力 | 依賴PCB銅箔 | 自帶金屬散熱片 |
| 功率管規格 | VCBO 750V / IC 2.5A | VCBO 800V / IC 3A |
| 恒流閾值 | IPK 720mA | IPK 760mA |
一句話總結：C后綴追求極致集成，RD后綴強調功率擴展。
LP3716C：底部裸露焊盤需通過PCB散熱，實測在12W滿載時芯片溫度達105℃（環境溫度25℃）。LP3716C內部框架圖如下所示~

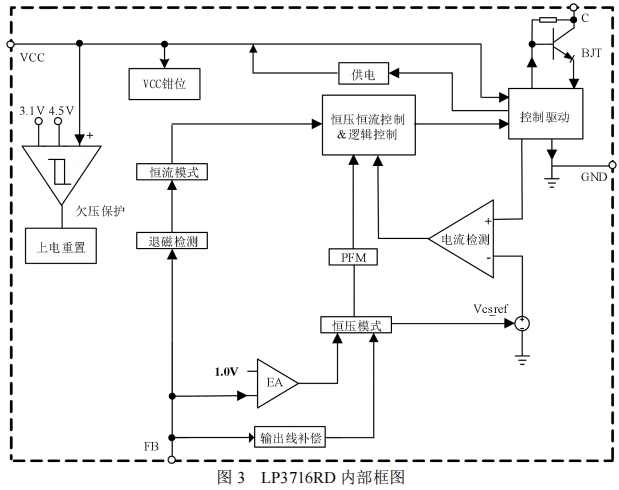

LP3716RD：DIP7的金屬引腳直接形成散熱通道，同功率下溫度降低18℃，為28W應用預留余量。LP3716RD內部框架圖如下所示~
RD版本通過增大芯片面積，將集電極最大電流從2.5A提升至3A，同時VCBO耐壓提高50V，這使得：
可驅動更大匝比的變壓器（如EE16磁芯升級到EE19）
支持更高輸出電壓（如12V/2A替代5V/2.4A）
C版本：補償電流5.5μA（±0.5μA），適合1.5米以內線材
RD版本：補償電流12μA（±3μA），可補償3米AWG24線材的壓降
LP3716C：完全取消輔助繞組，VCC通過啟動電路自供電
LP3716RD：雖宣稱"無需輔助繞組"，但保留Nr引腳，可外接輔助繞組實現更低待機功耗（<30mW）
| 應用場景 | 推薦型號 | 設計要點 |
|---|---|---|
| 手機充電器 | LP3716C | SOP8L可塞進18W迷你充電器外殼 |
| 路由器電源 | LP3716RD | DIP7散熱片可直接接觸鋁外殼 |
| LED燈帶驅動 | LP3716RD | 28W功率支持12V/2.3A長距離供電 |
| IoT待機電源 | LP3716C | 60μA超低待機滿足Energy Star VI |
在SOP8L底部增加3×3mm銅箔，通過過孔連接至底層GND
RFBH電阻必須距離FB引腳<2mm，避免噪聲耦合
DIP7的第4腳（GND）通過10mm×10mm銅箔連接至次級地
在大功率場景下，可額外焊接TO-220散熱片（需絕緣）
據工程師透露，下一代LP3716X系列可能：
集成同步整流控制，效率突破90%
C版本升級到SOP8-EP（帶裸露焊盤），散熱能力提升40%
RD版本推出DIP8寬體封裝，支持35W功率等級
結語：LP3716C與RD如同倚天劍與屠龍刀——前者以集成度制勝，后者以功率稱王。理解兩者差異后，工程師可像搭積木般快速匹配需求：小體積選C，大功率選RD，在國產電源芯片的星辰大海中找到屬于自己的北極星。
