首頁 ? 產品方案 ? 醫療健康
傳統的筋膜槍往往存在功能單一、續航短、噪音大等問題。為了滿足市場對高性能、低功耗、智能化筋膜槍的需求，輝芒微推出了基于其8位MCU的筋膜槍方案。該方案不僅解決了傳統筋膜槍的痛點，還通過智能化設計提升了用戶體驗。
筋膜槍的核心在于其電機的控制和按摩效果的優化。以下是硬件架構的關鍵組成部分：
| 模塊 | 關鍵器件 | 作用亮點 |
|---|---|---|
| 電機驅動 | 無刷直流電機 | 高效、低噪音，轉速可達3000 RPM |
| 主控MCU | 輝芒微MCU | 8位MCU，12 KB Flash，2 KB RAM，支持PWM和ADC |
| 電源管理 | 3.7V鋰電池 | 高容量，支持快充，續航時間超過2小時 |
| 傳感器 | 電流傳感器 | 實時監測電機電流，確保運行穩定 |
| 顯示與交互 | OLED顯示屏 + 3個功能按鍵 | 顯示模式、強度、電量等信息，操作簡單直觀 |
| 通信 | UART接口 | 用于設備調試和數據傳輸 |
深圳三佛科技推出的筋膜槍方案，主控芯片使用輝芒微MCU單片機，MCU實現的功能如下：
多種按摩模式：提供多種按摩模式，如深層放松、肌肉激活、疲勞恢復等，用戶可以根據自己的需求選擇合適的模式。
強度調節：支持多級強度調節，從輕柔到強力，滿足不同用戶的需求。
PWM調速：通過PWM信號控制電機轉速，實現精準的速度調節，確保按摩效果。
過載保護：內置過載保護功能，當電機負載超過設定值時，自動降低轉速或停止運行，保護電機和用戶安全。
低電量提醒：當電量低于20%時，OLED屏幕和LED燈閃爍提醒用戶及時充電。
高效電源管理：采用3.7V鋰電池，支持快充技術，續航時間超過2小時，待機電流小于10μA。
自動休眠：在無操作5分鐘后自動進入休眠模式，進一步降低功耗，延長電池壽命。
OLED顯示屏：2.0英寸OLED屏幕，清晰顯示當前模式、強度、電量等信息，操作簡單直觀。
一鍵操作：3個功能按鍵，分別用于模式切換、強度調節和電源開關，操作便捷。
靜音設計：優化電機和齒輪設計，運行噪音低于50分貝，適合在任何環境下使用。
UART接口：預留UART接口，用于設備調試和數據傳輸，方便后續功能擴展。
藍牙模塊：可選配藍牙模塊，通過手機App實時查看和控制筋膜槍的運行狀態，實現遠程監控和智能提醒。

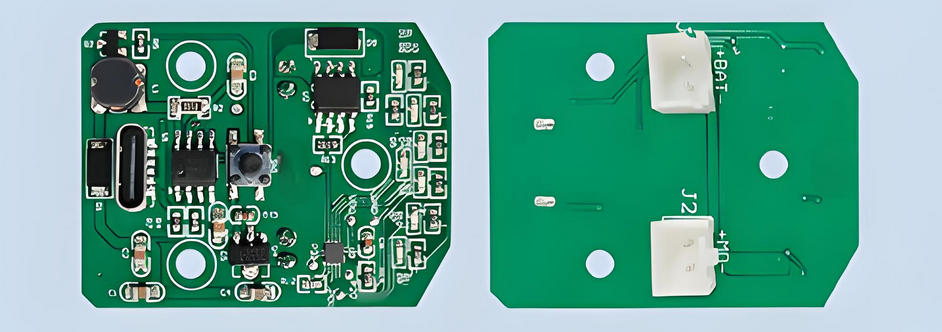

PCB設計：根據硬件架構設計PCB，確保各模塊之間連接穩定，布局合理。
元件選型：選擇高效率、低功耗的元件，確保設備性能和續航能力。
驅動開發：開發電機驅動、OLED屏幕、按鍵等硬件模塊的驅動程序。
主程序設計：實現多種按摩模式、強度調節、智能控制和低功耗管理。
通信協議：開發UART通信協議，實現數據傳輸和設備調試功能。
功能測試：對多種按摩模式、強度調節、智能控制等進行測試，確保設備功能正常。
性能優化：優化代碼，降低功耗，提高設備穩定性和響應速度。
用戶測試：邀請用戶進行實際使用測試，收集反饋，進一步優化產品。
基于輝芒微8位MCU的筋膜槍方案，通過多種按摩模式、智能控制、低功耗設計和用戶友好設計，為用戶提供了一款高效、便捷、低功耗的肌肉放松工具。以上就是深圳三佛科技分享的筋膜槍方案。深圳市三佛科技專注單片機應用方案設計與開發，提供8位單片機、32位單片機。
